ROF elektro-optiese modulator 1550NM Linbo3-intensiteitsmodulator 50g

ROF Elektro-optiese modulator 1550NM Linbo3 Intensity Modulator 50g Featured Image

Kort beskrywing:

Die LinBO3-intensiteitsmodulator word wyd gebruik in 'n hoë snelheid optiese kommunikasiestelsel, laserwaarneming en ROF-stelsels as gevolg van 'n goed elektro-optiese werkverrigting. Die R-AM-reeks gebaseer op MZ-push-pull-struktuur en X-CUT-ontwerp, het stabiele fisiese en chemiese eienskappe, wat in laboratoriumeksperimente en industriële stelsels toegepas kan word.

Stuur e -pos aan ons Aflaai

Produkbesonderhede

ROFEA-opto-elektronika bied optiese en fotonika elektro-optiese modulatorsprodukte

Produk tags

Kenmerk

* Lae invoegingsverlies
* Hoë bandwydte
* Lae halfgolfspanning
* Aanpassingsopsie

Elektro-optiese modulator elektro-optiese modulator linbo3 intensiteit modulator mzm modulator mach-zehnder modulator linbo3 modulator litium niobate modulator

Toepassing

⚫ ROF -stelsels
⚫ Kwantiteitsleutelverspreiding
⚫ Laserwaarnemingstelsels
⚫ Modulasie van syband

ROF-Am -reeks	ROF-Am-07	ROF-Am-08	ROF-Am-10	ROF-Am-13	ROF-Am-15
Bedryfsgolflengte	780nm	850 nm	1064nm	1310nm	1550Nm
Bandwydte	10 GHz	10 GHz	10/20GHz	2,5 GHz	50GHz	10 GHz	20GHz	40GHz
Invoegingsverlies	＜ 5db	＜ 5db	＜5db	＜5db	＜4db
Uitwissingsverhouding @dc	＞20db	＞20db	＞20db	＞20db	＞20db
V_Π@RF (1KHz)	＜ 3V	＜ 3V	＜ 4v	<3.5v	＜6V	<5v
V_Π@Bias	＜3.5V	＜3.5V	＜ 5V	<5v	<8v	<7v

Bestel inligting

ROF

Xxg

Tipe ： Am --- Intensiteitsmodulator

Golflengte ： 07 --- 780Nm
08 --- 850nm

10 --- 1060nm

13 --- 1310nm

15 --- 1550nm

Bandwydte ： 10 GHz

20GHz

40GHz

50 GHz

Monitor PD: PD --- met PD
00 --- Geen PD nie

In-uit veseltipe ： PP --- PM/PM

Optiese aansluiting ： FA --- FC/APC

FP --- FC/PC

SP --- Aanpassing

R-AM-15-50G

Golflengte 1550 nm 50GHz intensiteitsmodulator

Parameter				Simbool		Min	Tik	Maksimum	Eenheid
Optiese parameters
Bedryfsgolflengte				l		1530	1550	1565	nm
Invoegingsverlies				IL			4	5	dB
Optiese opbrengsverlies				Orl				-45	dB
Skakel uitsterfverhouding @DC oor				ER@DC		20	23	45	dB
Dinamiese uitwissingsverhouding				18			13		dB
Optiese vesel	Inset lewerhawe					Panda premier fujikura sm
	uitsetpoort					Panda premier fujikura sm
Optiese vesel -koppelvlak						FC/PC 、 FC/APC of gebruiker om te spesifiseer
Elektriese parameters
Bedryfsbandwydte（-3db）					S₂₁	35	40		GHz
Halfgolfspanning VPI		RF			@50KHz		5	6	V
		Vooroordeel			@Bias		7	8	V
Elektriese opbrengsverlies					S₁₁		-12	-10	dB
Insetimpedansie			RF		Z_RF	50			W
			Vooroordeel		Z_Vooroordeel	1M			W
Elektriese koppelvlak						V(f)

Beperk toestande

Parameter	Simbool	Eenheid	Min	Tik	Maksimum
Insette optiese krag	P_{In, Max}	DBM			20
Voer RF -krag in		DBM			28
Bias spanning	Vbias	V	-15		15
Bedryfstemperatuur	Kruin	℃	-10		60
Bergingstemperatuur	TST	℃	-40		85
Vogtigheid	RH	%	5		90

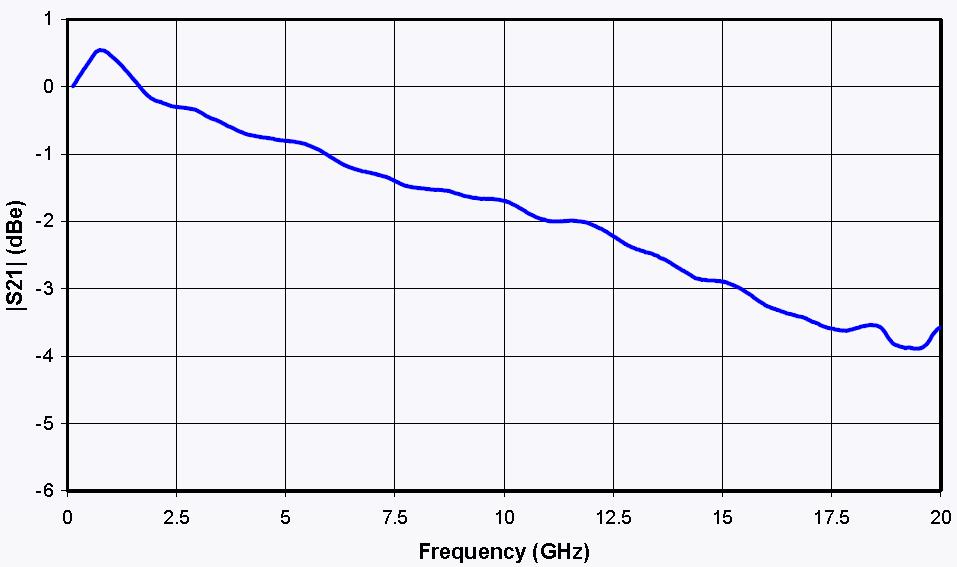

S21 -kromme

& S11 Kurwe

S21 & S11 -krommes

Meganiese diagram

Hawe	Simbool	Noot
In	Optiese insetpoort	PM -vesel (125μm/250μm)
Buite	Optiese uitsetpoort	PM- en SMF -opsie
RF	RF -invoerpoort	SMA (F)
Vooroordeel	Vooroordeelbeheerpoort	1,2 vooroordeel, 34-n/c
