Ultra Compact IQ Modulator Bias Controller Automatic Bias Controller
Kenmerk
• Voorsien drie vooroordele vir IQ Modulators Modulation Format Independent:
• QPSK, QAM, OFDM, SSB geverifieer
• Plug and Play:
Geen handmatige kalibrasie het alles outomaties nodig gehad nie
• I, Q Arms: Controll on Peak and Null Modes High Extinction Verhouding: 50dB Max1
• P-arm: beheer op Q+ en Q-modus akkuraatheid: ± 2◦
• Lae profiel: 40 mm (W) × 28 mm (d) × 8mm (h)
• Hoë stabiliteit: volledig digitale implementering maklik om te gebruik:
• Handmatige werking met mini -trui buigsame OEM -operasies deur UART2
• Twee modusse om vooroordeelspanning te verskaf: A.Automatiese vooroordeelbeheer B.User gedefinieerde voorspanning
Toepassing
• Linbo3 en ander IQModulators
• QPSK, QAM, OFDM, SSB en ens
• samehangende transmissie
Verrigting

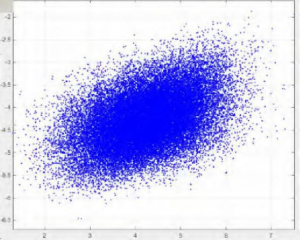

Figuur 1. sterrebeeld (sonder beheerder)
Figuur 2. QPSK -konstellasie (met beheerder

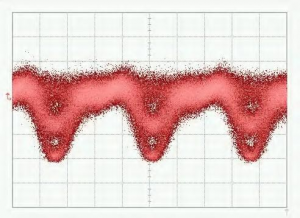

Figuur 3. QPSK-oogpatroon
Figuur 5. 16-QAM-konstellasiepatroon
Figuur 4. QPSK -spektrum
Figuur 6. 16-QAM-spektrum
Spesifikasies
| Parameter | Min | Tik | Maksimum | Eenheid |
| Beheer prestasie | ||||
| Ek, Q Arms word beheerNul (minimum) ofPiek (maksimum) punt | ||||
| Uitwissingsverhouding | Mer1 | 50 | dB | |
| P -arm word beheerQ+(reg kwadratuur) ofQ- ( links kwadratuur) punt | ||||
| Akkuraatheid by Quad | −2 | +2 | grade2 | |
| Stabiliseringstyd | 15 | 20 | 25 | s |
| Elektries | ||||
| Positiewe kragspanning | +14.5 | +15 | +15.5 | V |
| Positiewe kragstroom | 20 | 30 | mA | |
| Negatiewe kragspanning | -15.5 | -15 | -14.5 | V |
| Negatiewe kragstroom | 8 | 15 | mA | |
| Uitsetspanningsbereik | -14.5 | +14.5 | V | |
| Diter amplitude | 1%Vπ | V | ||
| Opties | ||||
| Insette optiese krag3 | -30 | -8 | DBM | |
| Insetgolflengte | 1100 | 1650 | nm | |
1. Mer verwys na die modulatoruitwissingsverhouding. Die uitsterwingsverhouding wat bereik word, is tipies die uitwissingsverhouding van die modulator gespesifiseer in die modulatordatablad.
2. Let op dat die optiese krag van die invoer nie ooreenstem met die optiese drywing by geselekteerde vooroordeelpunt nie. Dit verwys na die maksimum optiese drywing wat die modulator na die beheerder kan uitvoer wanneer vooroordeelspanning wissel van −vπ tot +vπ.
Gebruikerskoppelvlak
Figuur5. Byeenkoms
| Groep | Operasie | Verduideliking |
| Herstel | Voeg springer in en trek na 1 sekonde uit | Stel die beheerder weer in |
| Mag | Kragbron vir vooroordeelbeheerder | V- verbind die negatiewe elektrode van die kragtoevoer |
| V+ verbind die positiewe elektrode van die kragtoevoer | ||
| Middelpoort verbind met die grondelektrode | ||
| Pool1 | Plri: Voeg die springer in of trek dit uit | Geen Jumper: NULL -modus nie; Met Jumper: Peak Mode |
| PLRQ: Voeg die springer in of trek dit uit | Geen Jumper: NULL -modus nie; Met Jumper: Peak Mode | |
| PLRP: Voeg die springer in of trek dit uit | Geen Jumper: Q+ -modus nie; Met Jumper: Q- modus | |
| LED | Voortdurend aan | Werk onder stabiele staat |
| Aan-off of off-on elke 0.2s | Verwerking van data en soek na die beheerpunt | |
| Aan-off of off-on elke 1s | Insetoptiese krag is te swak | |
| Aan-off of off-on elke 3's | Insetoptiese krag is te sterk | |
| Pd2 | Verbind met die fotodiode | PD -poort verbind die katode van die fotodiode |
| GND -poort verbind die anode van die fotodiode | ||
| Vooroordeel Spanning | In, ip: voorspanning vir i arm | IP: Positiewe kant; In: negatiewe kant of grond |
| QN, QP: Vooroordeelspanning vir Q -arm | QP: Positiewe sy; QN: Negatiewe kant of grond | |
| PN, PP: Vooroordeelspanning vir P -arm | PP: Positiewe sy; PN: Negatiewe kant of grond | |
| Uart | Bedieningskontroleur via UART | 3.3: 3.3V Verwysingspanning |
| GND: grond | ||
| RX: Ontvang van die beheerder | ||
| TX: Transmissie van die beheerder |
1 Polêr hang af van die stelsel RF sein. As daar geen RF -sein in die stelsel is nie, moet die pool positief wees. Wanneer RF -sein amplitude groter as 'n sekere vlak het, sal die pool van positief na negatief verander. Op hierdie tydstip sal nulpunt en piekpunt met mekaar skakel. Q+ punt en Q-punt sal ook met mekaar skakel. Polêre skakelaar stel die gebruiker in staat om die pool te verander
direk sonder om die operasiepunte te verander.
2Slegs een keuse moet gekies word tussen die gebruik van die fotodiode van die beheerder of die gebruik van modulatorfotodiode. Dit word aanbeveel om die fotodiode van die beheerder om twee redes vir laboratoriumeksperimente te gebruik. Eerstens het die fotodiode van die beheerder eienskappe verseker. Tweedens is dit makliker om die insetlig -intensiteit aan te pas. As die interne fotodiode van die modulator gebruik word, moet u seker maak dat die uitsetstroom van fotodiode streng eweredig is aan die insetkrag.
